Tìm hiểu về cấu tạo và nguyên lý hoạt động của cầu trục dầm đôi

Ngày Đăng : 09/03/2023 - 8:23 AM

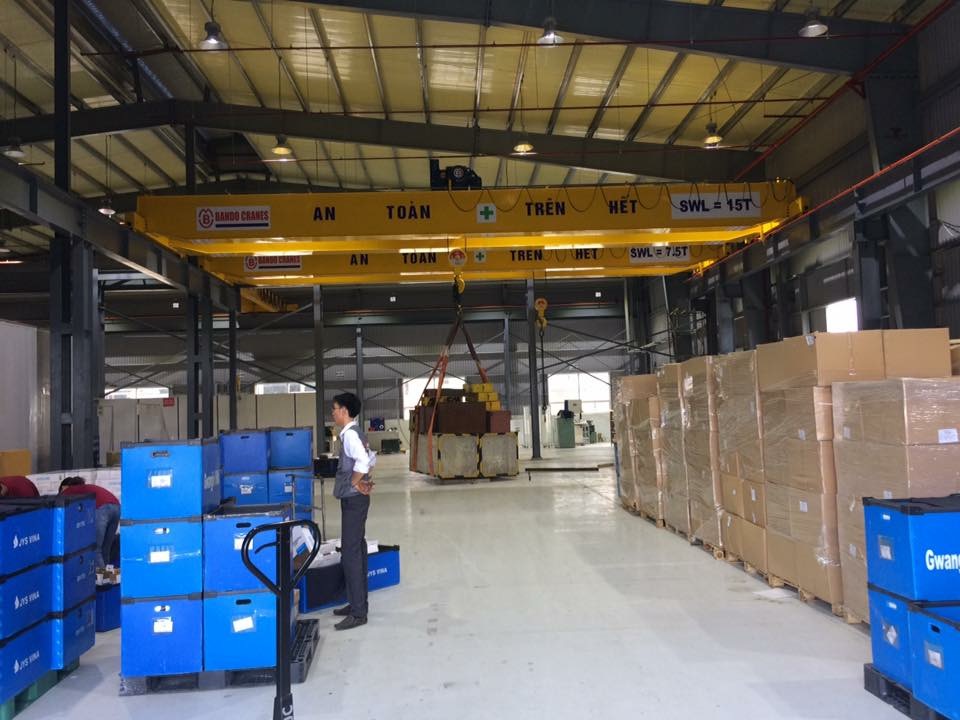

     Cầu trục dầm đôi dùng palang gồm dầm chính kiểu hộp, dầm biên, palang cáp điện dầm đôi, hệ thống điện. Đặc điểm nổi bật của cầu trục là tận dụng chiều cao nếu nhà xưởng thấp và tổng khối lượng cầu trục nhẹ, phù hợp với những nhà máy, nhà xưởng, nhà kho cần nâng hạ hàng hóa vừa và nhỏ.

Cấu tạo của cầu trục


     Cấu tạo cầu trục dầm đôi bao gồm : 2 dầm chính liên kết với 2 dầm biên tạo thành khung cứng, xe con di chuyển dọc cầu trục, trên xe con được lắp đặt palang hoặc tời điện, cụm hạn chế di chuyển của xe con, sàn công tác, hệ thống dây dẫn điện & điều khiển cầu trục, hệ thống điện di chuyển cầu trục dọc nhà xưởng.

Về nguyên lý hoạt động của cầu trục dầm đôi


     – Hai đầu của dầm chính liên kết cứng với các dầm biên theo phương thẳng đứng và nằm ngang. Tại dầm biên có lắp đặt bộ bánh xe di chuyển chạy trên hai thanh ray đặt dọc theo sàn nhà xưởng trên các vai cột. Theo phương nằm ngang thì khoảng cách tại tâm các ray là khẩu độ cầu trục.

     – Palang di chuyển dọc trên đường ray trên dầm chính cầu trục, chúng di chuyển nhờ cơ cấu nâng. Tùy thuộc vào công dụng, cũng như nhu cầu sử dụng của cầu trục mà đặt 1 hoặc 2 cơ cấu nâng trên palang. Nếu sủ dụng 2 cơ cấu nâng thì cơ cấu nâng chính sẽ có tải trọng lớn, cơ cấu nâng phụ tương ứng có tải trọng nhỏ hơn.

     – Cơ cấu di chuyển cầu trục được đặt trên kết cấu dầm biên cầu trục. Động cơ của các cơ cấu này được cấp nguồn điện thông qua đường điện chạy dọc theo nhà xưởng và sàn đứng dùng để phục vụ cho công tác kiểm tra bảo trì , bảo dưỡng nguồn điện này.

     – Cáp điện dùng để cấp điện cho các động cơ đặt trên palang bằng cách treo lên, trên phần kết cấu thép của cầu trục có thêm phần sàn đứng với lan can tiện cho việc đi lại kiểm tra bảo dưỡng.

     Hi vọng với những thông tin trên quý khách hàng có thể có thêm kiến thức trong việc xác định nguyên lý hoạt động của các loại thiết bị này để có thể vận hành tốt hơn cau truc dam doi và cân nhắc lựa chọn các phụ kiện cầu trục hỗ trợ.



Các tin khác

Dự án

CHẾ TẠO VÀ LẮP ĐẶT CẦU TRỤC DẦM ĐƠN 5 TẤN

CHẾ TẠO VÀ LẮP ĐẶT CẦU TRỤC DẦM ĐƠN 5 TẤN

Thi công và lắp đặt cầu trục dầm đơn 5 tấn khẩu độ 20m Sử dụng thiết bị nâng hạ nhập khẩu tại Đài Loan Địa điểm lắp đặt : tại Tây Ninh
SẢN XUẤT VÀ LẮP ĐẶT CỔNG TRỤC DẦM ĐƠN 5 TẤN

SẢN XUẤT VÀ LẮP ĐẶT CỔNG TRỤC DẦM ĐƠN 5 TẤN

Thi công lắp đặt cổng trục dầm đơn 5 tấn khẩu độ 20m Sử dụng thiết bị nâng hạ nhập khẩu Hàn Quốc Địa điểm lắp đặt : tại Long An

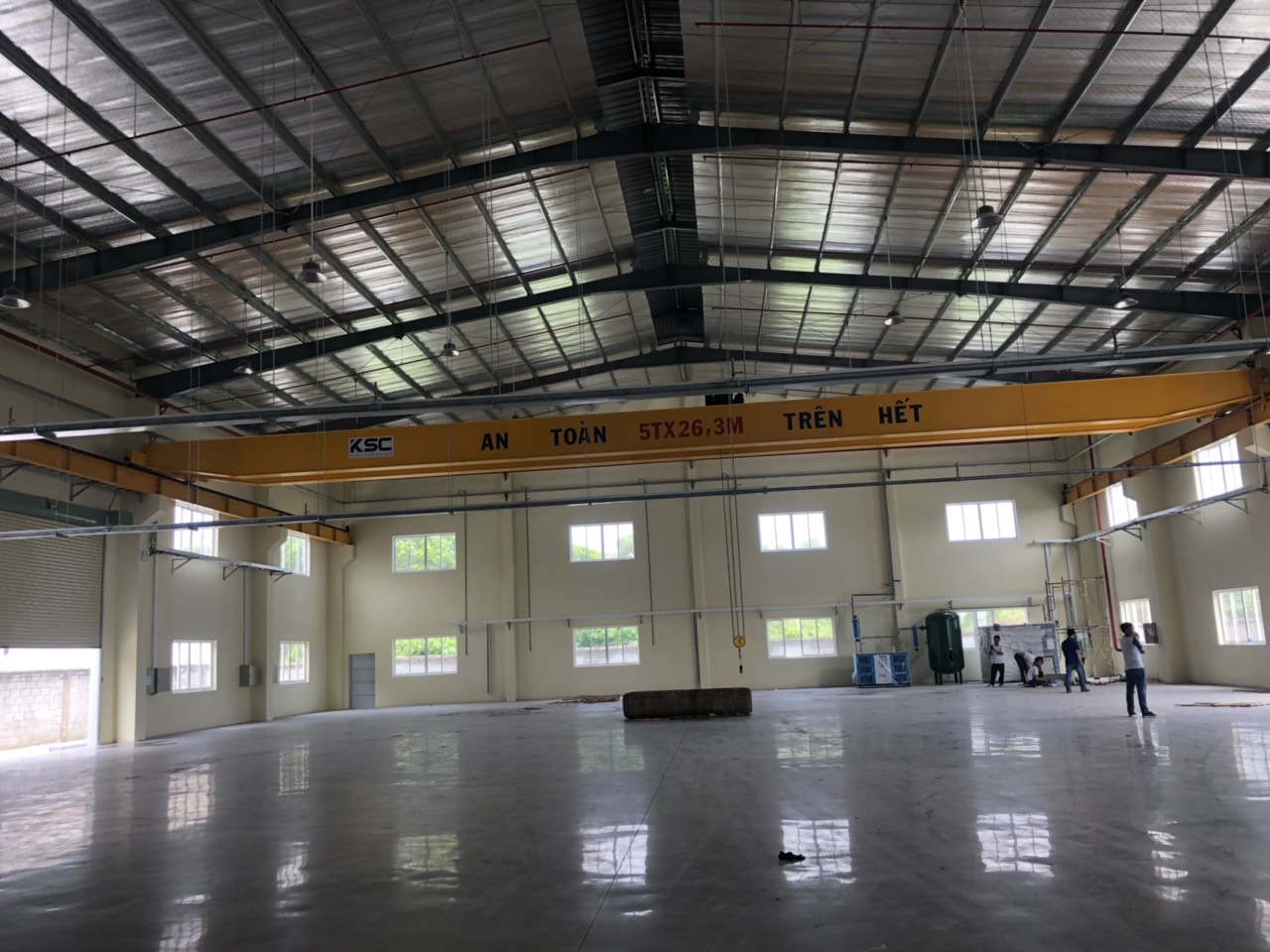

CẦU TRỤC DẦM ĐÔI 5 TẤN KHẨU ĐỘ 26,5M
